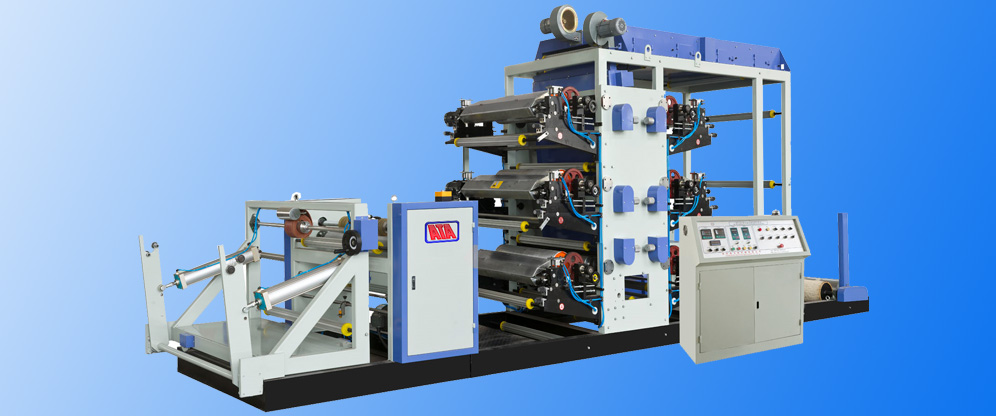

APR系列印刷機
印刷面積 700X1200mm
印刷速度 30-80只/分鐘
印刷類型 6色，雙面
印刷速度 30-80只/分鐘
印刷類型 6色，雙面
產品應用
該機型為輥到輥印刷機，它適用于大型化工，化肥，建材，水泥等塑料編織袋制造企業。
注：該系列機型有4、6、8、10、12色可選。本說明以6色為樣例。
功能簡述
該機具有連續印刷功能，并能正、反面一次成型，自由組合（6+0、5+1、4+2、3+3…）減少工人勞動強度，提高工作效率，印刷速度每分鐘可達30-80米。調速采用國際先進的變頻器控制，運轉平穩，先進的網紋輥轉墨、達到傳墨均勻、墨色飽滿且延長使用壽命，本機參照國外技術增加了勻墨機構，在主機停機時，傳墨機構繼續工作，待重新開機時能有效減少印刷廢品的產生。注：該系列機型有4、6、8、10、12色可選。本說明以6色為樣例。
主要部件配置
|
部位 |
主要部件名稱 |
規格型號 |
數量 |
備 注 |
|
基布放卷 |
放送架 |
|
1 |
放卷機配備了自動糾偏裝置 獨特的氣動上卷方式，使用方便。 |
|
自動糾偏裝置 |
氣電糾偏 |
1 |
||
|
上卷氣缸 |
QGB100×500 |
2 |
||
|
放卷軸、悶頭 |
|
2 |
||
|
變頻器 |
|
1 |
||
|
印刷系統 |
油墨膠輥 |
|
6 |
日本三菱PLC控制整個機器運轉，停機時勻墨電機自動工作,保持油墨的均勻度.重新開機減少廢品，印刷系統套印精度可橫向40mm和縱向360º不停機調版，變頻控制速度。 |
|
網紋輥 |
220線/英寸 |
6 |
||
|
版 輥 |
根據用戶袋長 |
6 |
||
|
壓印鋼輥 |
φ132×850 |
6 |
||
|
勻墨電機 |
90-TDY060-7 |
6 |
||
|
油墨自動循環 |
|
6 |
||
|
橫向不停機對版 |
|
|
||
|
縱向不停機對版 |
|
1 |
||
|
主電機 |
Y132S-63kw |
1 |
||
|
變頻控制器 |
HF1003.7KW |
1 |
||
|
烘干系統 |
恒溫烘箱 |
|
2 |
烘干系統獨立于印刷系統，可根據實際控制干燥效果，自動控制烘箱溫度。 |
|
自動控制系統 |
GE-600101 |
2 |
||
|
收卷機 |
收卷機 |
|
1 |
收卷機采用摩擦卷取,漲力穩定，保證布基卷取的平整.。 |
|
變頻器 |
|
1 |
||
|
蝸輪減速機 |
1：10 |
1 |
技術參數
| 顏色 | 雙面6色 (6+0,5+1,4+2,3+3 ) |
| 最大編織物寬度 | 800mm |
| 最大印刷寬度 | 700mm |
| 最大印刷長度 | 1200mm |
| 印刷速度 | 30-80m/min |
| 印刷版厚度 | 4mm |
| 最大放卷布筒直徑 | Φ1200 mm |
| 總功率 | 20KW |
| 總重量 | 5000kg |
| 外型尺寸 | 9000x2000x3000mm |
